LA HPF 20dB

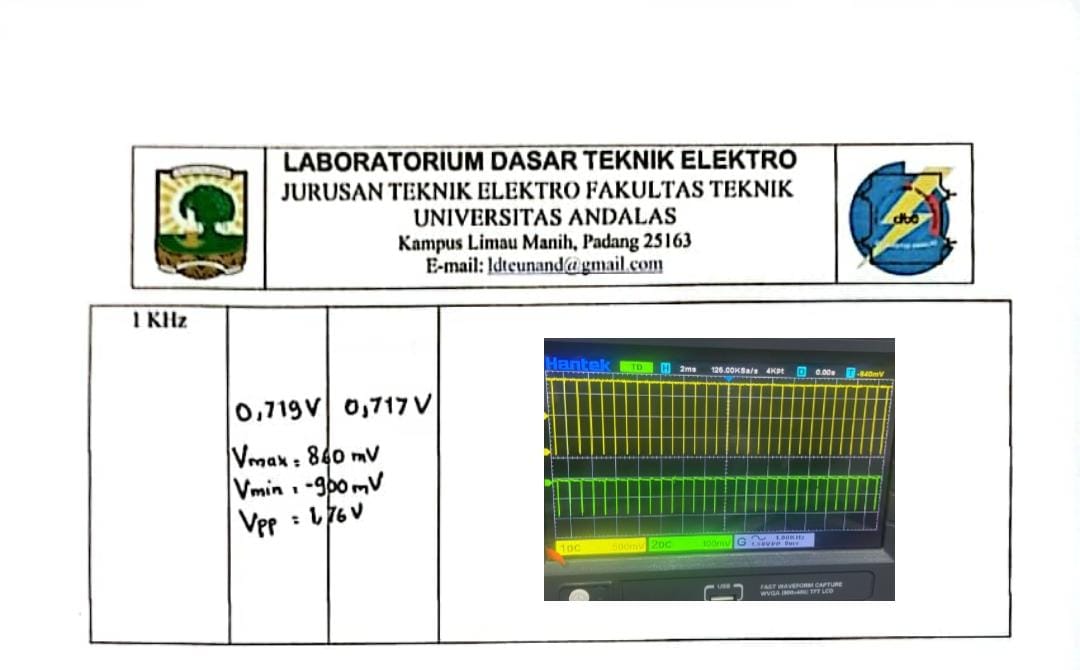

1. Jurnal[Kembali]




2. Prinsip Kerja[Kembali]



Gambar Rangkaian HPF 20dB

Prinsip Kerja

Suatu filter lolos atas orde satu dapat dibuat dari satu tahanan dan satu kapasitor. Arus akan mengalir menuju C1 sebesar 100 nanoFarad yang paralel dengan R1 sebesar 10k dan menuju ke kaki non inverting op amp. Untuk mencari frekuensi, f= 1/2phiRC. sebelumnya kita mencari WC = 1/RC dan didapatkan hasil sekitar 159,1549 Hz pada frekuensi, sehingga db akan dapat dilihat pada tabel grafik frekuensi. Filter orde satu ini mempunyai pita transisi dengan kemiringan 20 dB/dekade atau 6 dB/oktav. Penguatan tegangan untuk frekuensi lebih tinggi dari frekuensi cut off adalah: Av = - R2 / R1 sementara besarnya frekuensi cut off didapat dari: fC = 1 / (2.R1C1). Hasil dari rumus ini mendapatkan frekuensi dan dapat dilihat dB pada tabel grafik frekuensi respon, gelombang high pass filter dapat dilihat pada osiloskop.


3. Video Percobaan[Kembali]



4. Analisa[Kembali]

Analisa prinsip kerja dari HPF berdasarkan tegangan input, output, frekuensi cut off, dan gelombang hasil percobaan

Jawab :

a. Tegangan Input (Vin)

Tegangan input (Vin) adalah sinyal yang ingin difilter atau disaring oleh HPF. Tegangan input dapat berupa gelombang sinusoidal atau sinyal lainnya dengan berbagai frekuensi.

b. Tegangan Output (Vout)

Tegangan output (Vout) adalah sinyal yang dikeluarkan oleh HPF setelah proses penyaringan. Pada frekuensi di atas fc, Vout akan mirip dengan Vin (dengan perubahan fase mungkin), sedangkan pada frekuensi di bawah fc, Vout akan mengalami penurunan amplitudo yang lebih besar.

c. Frekuensi Cutoff (Fc)

Frekuensi cut-off (fc) adalah frekuensi batas di mana HPF mulai mengurangi amplitudo sinyal. Di atas frekuensi cut-off, sinyal umumnya akan melewati HPF dengan sedikit atau tanpa penurunan amplitudo yang signifikan, sedangkan di bawahnya, penurunan amplitudo akan semakin besar.

d. Gelombang Hasil Percobaan

Hasil percobaan HPF akan tergantung pada frekuensi input yang diberikan dalam eksperimen. Berikut adalah beberapa skenario:

  • Frekuensi Input < frekuensi cutoff: Pada frekuensi ini, HPF akan memblokir sebagian besar sinyal, sehingga Vout akan mendekati nol atau memiliki amplitudo yang sangat rendah.
  • Frekuensi Input > frekuensi cutoff: Pada frekuensi ini, HPF akan melewatkan sebagian besar sinyal, dan Vout akan hampir sama dengan Vin, terutama pada frekuensi yang jauh di atas frekuensi cutoff.





5. Video Penjelasan[Kembali]



6. Download File[Kembali]

Download Rangkaian HPF 20 dB Download

Download Video Percobaan Rangkaian HPF 20 dB Download

Download Video Penjelasan Rangkaian HPF 20 dB Download

Datasheet Resistor Download

Datasheet Kapasitor Download

Datasheet Op-Amp Download

Datasheet Osiloskop Download
